详细介绍
常州双诚热工仪表厂LZZW系列微小流量金属管浮子流量计采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，适用于液体和气体的测量，具有坚固，稳定和应用范围广的特点，仪表可以水平安装连接或者垂直连接，可选装一个或者两个报警开关，广泛用于石油，化工，钢铁，食品，制药等行业中等压力的微小流量测量和控制，我厂可以按照客户的使用要求提供定制各种规格的金属管浮子流量计。

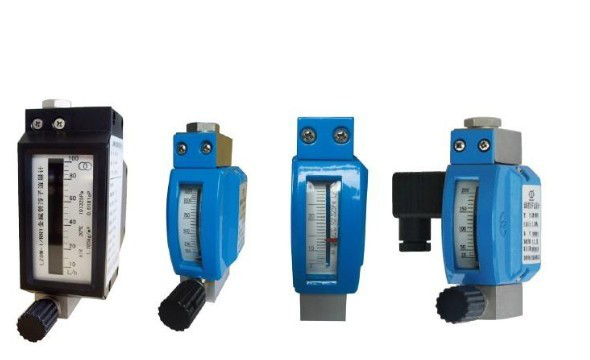

电远传型 LZZW系列微小流量金属管浮子流量计

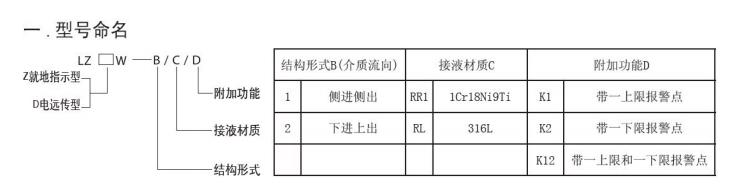

一：型号命名
二：主要技术参数
|
1.测量范围：水(20℃ ) （0.3~100）L/H 空气（20℃ 101325pa）(1.2~3400)L/h |
5.介质温度：（-80~+150）℃ |
|
2.量程比： 10:1 |
6.环境温度：（-25~+65）℃ |
|
3.准确度等级：4级 |
7.连接方式：1/4NPT内螺纹或φ6（φ8）卡套连接或按客户要求 |
|
4.最大工作压力：2.5Mpa（根据需要可增大） |
8.1~2个报警开关(可以选配) |
三：测量范围
|
锥管号 |
水 （20℃ L/H） |
空气 （20℃ 101325pa L/H） |
最大压力损失 （kpa） |
|
W01 |
-------- |
5~50 |
3.1 |
|
W02 |
0.3~3 |
10~100 |
6.6 |
|
W03 |
0.5~5 |
15~150 |
2.9 |
|
W04 |
1~10 |
40~400 |
3.7 |
|
W05 |
2.5~25 |
80~800 |
5.5 |
|
W06 |
4~40 |
125~1250 |
6.5 |
|
W07 |
6~60 |
200~2000 |
13.0 |
|
W08 |
8~80 |
250~2500 |
20.5 |
|
W09 |
10~100 |
340~3400 |
35 |
注：
1.用于测量液体时，应保证工作压力不低于2倍最大压损，用于测量气体时，应保证工作压力不低于5倍最大压损，以使流量计稳定工作
2．以上测量范围是常用测量范围，也可以根据客户要求生产标定客户需要的实际测量范围
四：外形安装及尺寸
五：零部件材质
|
零部件名称 |
标准型 |
特殊型 |
|
基座 |
不锈钢 |
316L或者按用户要求 |
|
锥管及浮子 |
不锈钢 |
316L或者按用户要求 |
|
指示器外壳 |
铸铝 |
|
六：报警控制器（导轨式机壳）技术参数
1. 供电电源：24（1±10%） V DC 4.功 耗：＜3W
2. 环境温度： （0~50） ℃ 5.触电容量： 24VDC 0.5A
3. 相对湿度： ≤85%
常州双诚热工仪表厂专业生产流量仪表厂家，微小流量金属管浮子流量计测量准确，质量稳定，使用寿命长，受到广大用户的一致好评欢迎来电咨询。双诚仪表以-诚信经营，忠诚服务的双诚宗旨为您提供优质的产品
